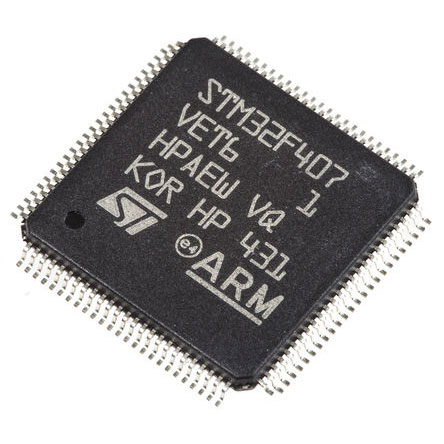

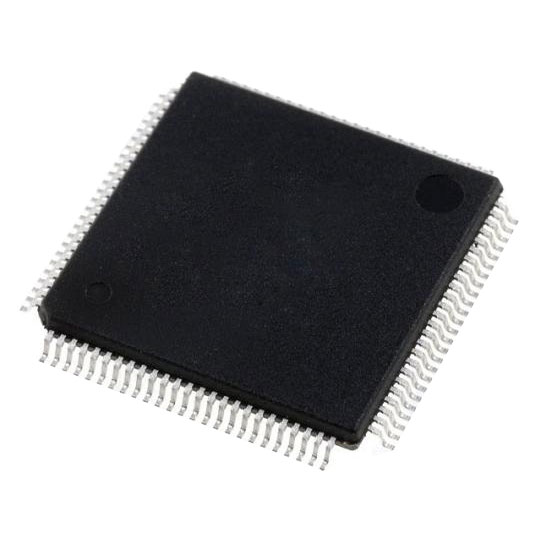

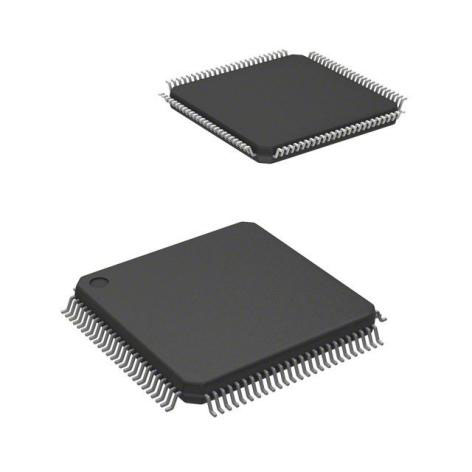

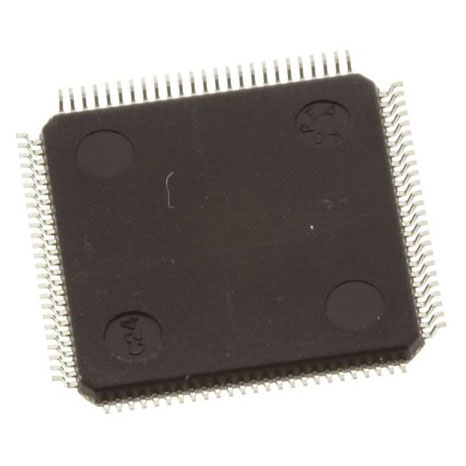

STM32F407VET6 ကို STMicroelectronics မှ ဒီဇိုင်းရေးဆွဲ တီထွင်ထားခြင်း ဖြစ်သည်။ စွမ်းဆောင်ရည်မြင့် မိုက်ခရိုကွန်ထရိုလာ MCU။ Floating-Point ယူနစ်ဖြင့် စက်မှုထိပ်တန်း 32-bit flash memory ကို အသုံးပြုသည်။ အပလီကေးရှင်းအကွာအဝေးသည် အလွန်ကျယ်ပြန့်ပြီး ၎င်းသည် လက်ရှိတွင် ရှားပါးနေသော MCU များထဲမှ တစ်ခုဖြစ်သည်။ မူရင်း အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက်၊ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ ! !
ဟိSTM32F407VET6ARM ပါရှိပါတယ်။
⢠Memory - 1 MB Flash အထိ - 64 KB CCM (Core Coupled Memory) Data RAM အပါအဝင် 192 4 KB SRAM အထိ - Flexible Static Memory Controller Compact Flash၊ SRAM၊ PSRAM၊ NOR နှင့် NAND memory LCD parallel interface၊ 8080 /6800 မုဒ်
⢠နာရီ၊ ပြန်လည်သတ်မှတ်ခြင်းနှင့် ပါဝါစီမံခန့်ခွဲမှု
- 1.8 V မှ 3.6 V အပလီကေးရှင်းပါဝါနှင့် I/O
- POR၊ PDR၊ PVD နှင့် BOR - 4- မှ 26 MHz crystal oscillator
âအတွင်းပိုင်း 16 MHz စက်ရုံမှ RC ကို ဖြတ်တောက်ထားသည် (1% တိကျမှု)
ချိန်ညှိမှုနှင့်အတူ RTC အတွက် â¹ 32 kHz oscillator
âအတွင်းပိုင်း 32 kHz RC ချိန်ညှိခြင်းလုပ်ဆောင်ချက်ပါရှိသော ပါဝါလုပ်ဆောင်မှု နည်းပါးသည်။
- Hibernate၊ Stop နှင့် Standby မုဒ်များ
- RTC အတွက် VBAT ပါဝါထောက်ပံ့မှု၊ 20 × 32-ဘစ် အရန်သိမ်းဆည်းမှုသည် ချန်လှပ်ထားသော 4 KB အရန်သိမ်းဆည်းခြင်း SRAM 3×12-ဘစ်၊ 2.4 MSPS A/D ပြောင်းပေးသူ- 24 ချန်နယ်အထိ နှင့် 7.2 MS PS တို့ကို သုံးဆခွဲမုဒ်တွင် 2×12-ဘစ် D /A converter
⢠ယေဘူယျရည်ရွယ်ချက် DMA- FIFO နှင့် ဆက်တိုက်ပံ့ပိုးမှုပါရှိသော 16-stream DMA ထိန်းချုပ်ကိရိယာ
âυ¢ တိုင်မာ 17 ခုအထိ- 12 16-ဘစ်တိုင်မာများနှင့် 168 MHz အထိ 32-ဘစ်တိုင်မာ 2 ခုအထိ၊ တစ်ခုစီတွင် I2C/OC/PWM 4 ခုအထိ သို့မဟုတ် pulse ကောင်တာများနှင့် quadrature (တိုးမြှင့်) ကုဒ်ဒါထည့်သွင်းမှု
â ¢ အမှားရှာပြင်မုဒ်
ကြားဖြတ်လုပ်ဆောင်နိုင်စွမ်းရှိသော I/O port 140 အထိ
â¹ึ 84 MHz အထိ မြန်ဆန်သော I/Os 136 ခုအထိ
â 138 5 V အထိခံနိုင်သော I/Os
â ¢ ဆက်သွယ်ရေး အင်တာဖေ့စ် 15 ခုအထိ
I2C အင်တာဖေ့စ် 3 ခုအထိ (SMBus/PMBus)
UARTs/2 UART 4 ခုအထိ (10.5 Mbit/s၊ ISO 7816 အင်တာဖေ့စ်၊ LIN၊ IrDA၊ မိုဒမ် ထိန်းချုပ်မှု)
âအထိ 3 SPI (42 Mbits/s)၊ 2 ခု၊ 2 ဖြင့် အတွင်းပိုင်း အော်ဒီယို PLL သို့မဟုတ် ပြင်ပနာရီမှတစ်ဆင့် တိုးမြင့်သော full duplex I2S
â2×CAN အင်တာဖေ့စ် (2.0B အသက်ဝင်သည်)
â¹ึ SDIO အင်တာဖေ့စ်။အဆင့်မြင့်ချိတ်ဆက်မှု
On-Chip PHY ဖြင့် USB 2.0 Full Speed Device/Host/OTG Controller
â dictated DMA၊ On-Chip Full-SpeedPHY နှင့် ULPI ပါရှိသော USB 2.0 Hi-Speed/Full-SpeedDevice/Host/OTG Controller
သီးခြား DMA ပါရှိသော 10/100 Ethernet MAC- IEEE 1588v2 ဟာ့ဒ်ဝဲ၊ MII/RMII 8 မှ 14 ဘစ်အပြိုင် ကင်မရာမျက်နှာပြင်ကို ပံ့ပိုးပေးသည်၊
|
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက် |
အကြိမ်ရေ |
168MHz |
|
ထောက်ပံ့ရေးဗို့အား (DC) |
1.80Vï¼¢မိနစ် |
|
|
လည်ပတ်ဗို့အား |
1.8V-36.V |
|
|
တံနံပါတ် |
100 |
|
|
RAM အရွယ်အစား |
196KB |
|
|
ဂဏန်းအရေအတွက် |
32 |
|
|
မှတ်ဉာဏ်ပမာဏကို မီးထိုးပါ။ |
512KB |
|
|
အင်နာလော့မှ ဒစ်ဂျစ်တယ်ကူးပြောင်းခြင်း (ADC) |
3 |
|
|
အဝင်/အထွက် အရေအတွက် |
82lnput |
|
|
အလုပ်အပူချိန် (အမြင့်ဆုံး) |
၈၅ |
|
|
အလုပ်အပူချိန် (မိနစ်) |
-၄၀ |
|
|
Analog သို့ ဒစ်ဂျစ်တယ်ကူးပြောင်းခြင်း (DAC) |
1 |
|
|
အထုပ် |
LQFP-100 |
|
|
ထုပ်ပိုးခြင်း။ |
ဗန်း |
