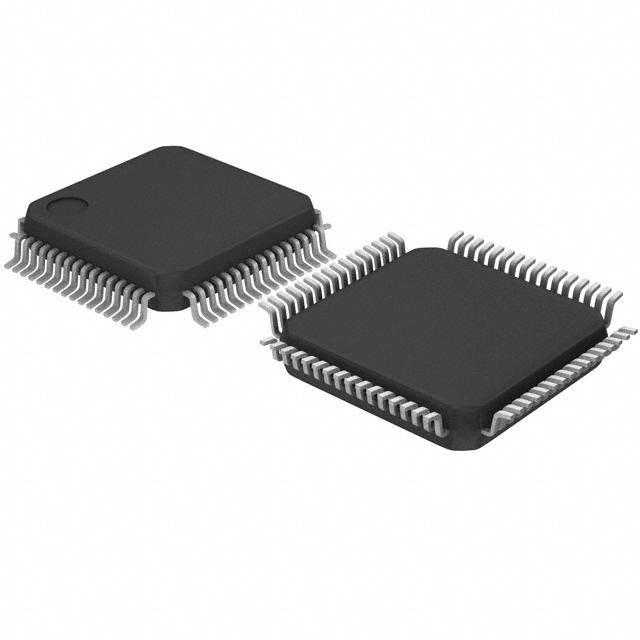

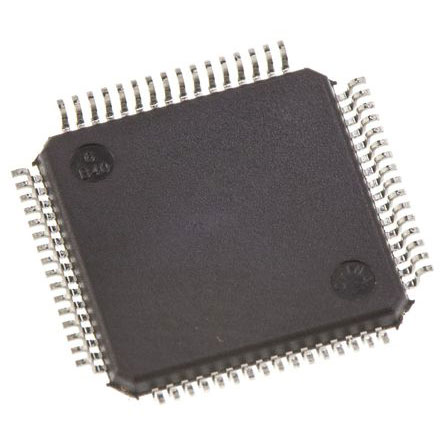

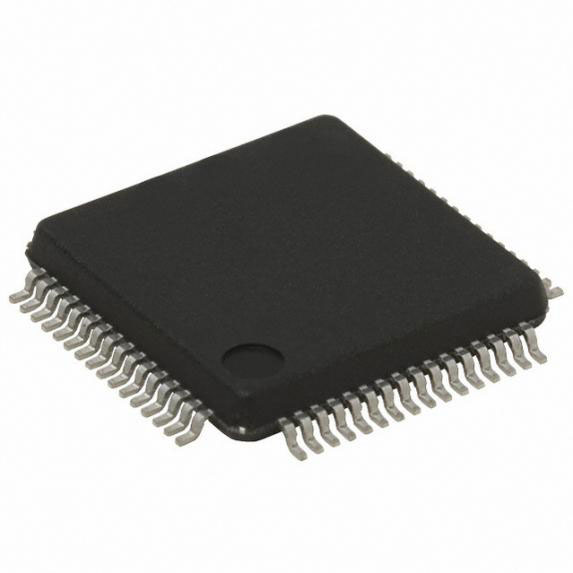

STM32F103C8T6 ကို STMicroelectronics မှ ဒီဇိုင်းရေးဆွဲ တီထွင်ထားခြင်း ဖြစ်သည်။ အလွန်နိမ့်သောပါဝါ 32-bit မိုက်ခရိုကွန်ထရိုး MCU။ မော်တာဒရိုက်များအပါအဝင် applications များတွင်အသုံးပြုနိုင်ပါသည်။ PC နှင့် ဂိမ်းဆော့ခြင်း။ HVAC နှင့် စက်မှုလုပ်ငန်းသုံး အသုံးချမှုများ။ ၎င်းသည် လက်ရှိတွင် အလွန်ဝယ်လိုအားရှိနေသော MCU များထဲမှတစ်ခုဖြစ်သည်။ မူရင်းနှင့် လူကြိုက်များသော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအတွက် ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ ! !
ဟိSTM32F103C8T672 MHz CPU ၏အမြန်နှုန်းနှင့် flash memory 1 MB အထိရှိသည်။ မော်တာထိန်းချုပ်မှု အရံအတားများနှင့် CAN နှင့် USB မြန်နှုန်းပြည့် အင်တာဖေ့စ်များ ပါရှိသည်။ ARM Cortex-M3 32-bit flash microcontroller ကို အသုံးပြု၍ ၎င်းသည် အချိန်နှင့်တပြေးညီ လုပ်ဆောင်ချက်များ အတွက် အထူးကောင်းမွန်သော လုပ်ဆောင်ချက်များနှင့် ပေါင်းစပ်ထားသော ပါဝါနိမ့်၊ ဗို့အားနိမ့်ဖြင့် လုပ်ဆောင်သည်။ စွမ်းဆောင်ရည်မြင့်မားသော 32-bit RISC pin-to-pin software နှင့် တွဲဖက်အသုံးပြုနိုင်သော SRAM အထိ 96 Kb flash memory အထိ 1MB ပါဝါထောက်ပံ့မှု။ APB ဘတ်စ်ကားနှစ်စီးသို့ အဆင့်မြှင့်တင်ထားသော I/O နှင့် ပြင်ပချိတ်ဆက်မှုများ၏ ပိုမိုကောင်းမွန်သောအကွာအဝေး။ 12-bit analog-to-digital converters၊ timers၊ PWM timers၊ စံနှင့်အဆင့်မြင့်သော ဆက်သွယ်မှုကြားခံများ ပါဝင်ပါသည်။
â Core- ARM 32-bit Cortexâ¹¢-M3 CPU
â 72MHz လည်ပတ်မှုကြိမ်နှုန်းအထိ၊ 1.25DMips/MHz အထိ သိုလှောင်မှု 0 စောင့်ဆိုင်းချိန် (Dhrystone 2.1)
â စက်ဝိုင်းတစ်ခုတည်း မြှောက်ခြင်းနှင့် ဟာ့ဒ်ဝဲပိုင်းခြားခြင်း။
âυ မမ်မိုရီ
Flash ပရိုဂရမ်မှတ်ဉာဏ်၏ 64K သို့မဟုတ် 128K bytes မှ
SRAM ၏ 20K bytes အထိ
â နာရီ၊ ပြန်လည်သတ်မှတ်ခြင်းနှင့် ပါဝါစီမံခန့်ခွဲမှု
â2.0 မှ 3.6V ပါဝါထောက်ပံ့မှုနှင့် I/O ပင်များ
â connected power-on/power-off reset (POR/PDR)၊ programmable voltage monitor (PVD)
â4ï½ 16MHz ပုံဆောင်ခဲအော်စစီလာ
â ¢ စက်ရုံတွင်ပါ၀င်သော 8MHz RC oscillator
စံကိုက်ညှိပါရှိသော 40kHz RC oscillator ပါ၀င်ပါသည်။
CPU နာရီကိုထုတ်ပေးသော PLL
စံကိုက်ညှိခြင်းနှင့်အတူ 32kHz RTC oscillator
â ပါဝါသုံးစွဲမှုနည်းသည်။
â အိပ်စက်ခြင်း၊ ပိတ်ခြင်းနှင့် အသင့်အနေအထားမုဒ်များ
âVBAT သည် RTC နှင့် အရန်မှတ်ပုံတင်မှုများကို စွမ်းအားပေးသည်။
|
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက် |
အကြိမ်ရေ |
72MHz |
|
ထောက်ပံ့ရေးဗို့အား (DC) |
2.00Vï¼¢မိနစ် |
|
|
လည်ပတ်ဗို့အား |
2V-3.6V |
|
|
တံနံပါတ် |
48 |
|
|
နာရီအကြိမ်ရေ |
72MHz |
|
|
RAM အရွယ်အစား |
20KB |
|
|
ဂဏန်းအရေအတွက် |
32 |
|
|
မှတ်ဉာဏ်ပမာဏကို မီးထိုးပါ။ |
64KB |
|
|
အင်နာလော့မှ ဒစ်ဂျစ်တယ်ကူးပြောင်းခြင်း (ADC) |
2 |
|
|
အဝင်/အထွက် အရေအတွက် |
37 lnput |
|
|
Operating အပူချိန် |
-40âυքփ-85â¹ہےï¼ֈTAï¼λ |
|
|

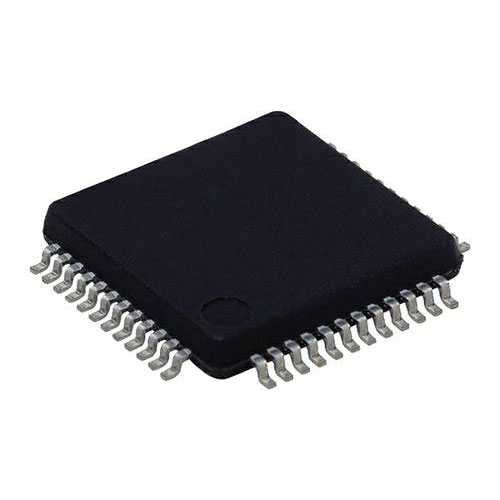

အထုပ် |
LQFP-48 |
|
|
ထုပ်ပိုးခြင်း။ |
ဗန်း |
